Messing kuleventil vs smidd stål kuleventil: Hvilken er bedre for naturgassledningsavstengning?

For naturgassledningsavstengningsapplikasjoner, smidde stålkuleventiler er generelt det bedre valget for høytrykks industrielle systemer , mens kuleventiler i messing fortsatt er en pålitelig og kostnadseffektiv løsning for bolig- og lette kommersielle gassledninger. Beslutningen avhenger av driftstrykk, rørdiameter, miljøeksponering og regulatoriske krav. Å forstå kjerneforskjellene mellom disse to ventiltypene sikrer sikrere installasjoner og lengre levetid.

Materialsammensetning og strukturell styrke

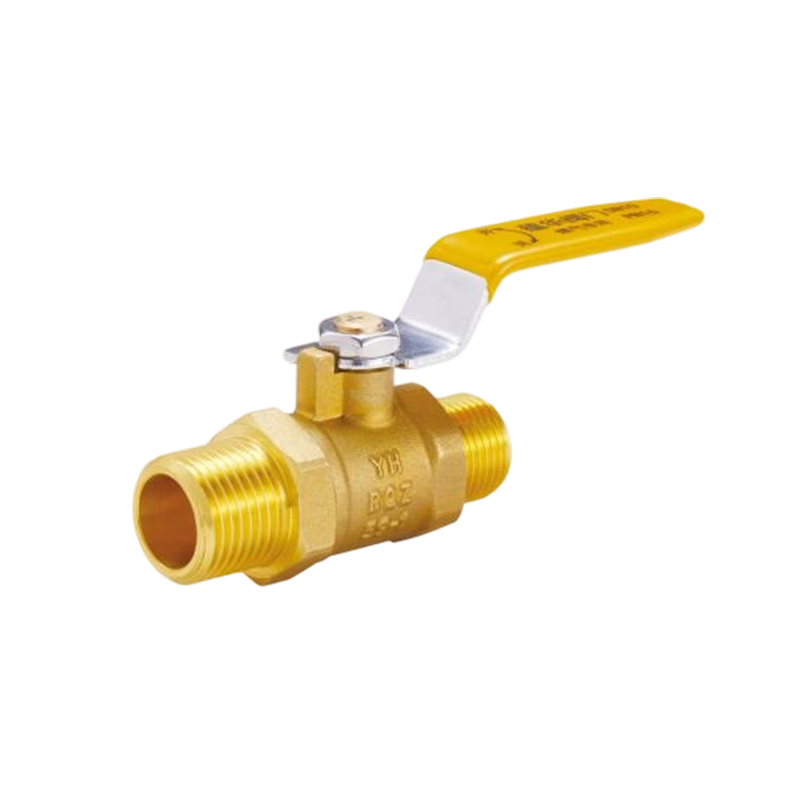

Den kuleventil i messing er produsert av en kobber-sinklegering, vanligvis inneholdende 57–63 % kobber . Denne sammensetningen gir den utmerket bearbeidbarhet, god korrosjonsbestandighet og tilstrekkelig strekkstyrke for bruk med moderat trykk. De fleste standard kuleventiler i messing er vurdert for trykk opp til 600 WOG (vann, olje, gass) , som tilsvarer omtrent 600 PSI under ikke-sjokkforhold.

Smidde stålkuleventiler, derimot, produseres gjennom en høytrykkssmiingsprosess ved bruk av karbonstål eller legert stål. Denne produksjonsmetoden justerer kornstrukturen til metallet, noe som resulterer i overlegen mekanisk styrke. Smidde stålventiler håndterer vanligvis trykk som overstiger 1500 PSI og er vurdert under ANSI klasse 150 til klasse 2500 standarder, noe som gjør dem egnet for krevende industrielle gassrørledninger.

Når det gjelder rå strukturell integritet, utkonkurrerer smidd stål messing når det kommer til høytrykks naturgasssystemer. For gassledninger til boliger som opererer ved typiske forsyningstrykk på 0,25 PSI til 60 PSI , gir en kuleventil i messing mer enn tilstrekkelig styrke.

Ytelse i naturgassavstengning: En direkte sammenligning

Begge ventiltypene tilbyr kvartsvingsdrift, noe som gjør dem raske og pålitelige for nødavstengning av gass. Imidlertid er det viktige forskjeller i hvordan hver av dem fungerer under virkelige gassledningsforhold.

Korrosjonsbestandighet og langsiktig pålitelighet

En ofte oversett faktor ved valg av ventil er langsiktig korrosjonsadferd. En kuleventil av messing motstår naturlig oksidasjon og fungerer godt i tørre innendørs gassmiljøer. Sinkinnholdet kan imidlertid gjøre det mottakelig for avzinking under visse forhold - en prosess der sink lekker ut av legeringen, og svekker ventilhuset over tid. Avsinkingsbestandige (DZR) messingvarianter er tilgjengelige for å møte denne bekymringen og anbefales for enhver gassledning som er utsatt for fuktighet eller kondens.

Kuleventiler i smidde stål, selv om de er strukturelt sterkere, er utsatt for overflaterust hvis de ikke er riktig belagt eller vedlikeholdt. I utendørs eller underjordiske naturgassinstallasjoner krever de vanligvis epoksybelegg, galvanisering eller katodisk beskyttelse for å forhindre korrosjon. Uten disse tiltakene kan en smidd stålventil utvikle utvendige gropdannelser 3 til 5 år i fuktige eller jordeksponerte miljøer.

For innendørs boliggassmålere og apparatavstengninger har messingkuleventilen en praktisk fordel - den krever minimalt med vedlikehold og ruster ikke under normale husholdningsforhold.

Tetningsytelse og gasstetthet

Gasstetthet er et ikke-omsettelig krav for enhver stengeventil. Kuleventiler i både messing og smidde stål bruker PTFE (polytetrafluoretylen) seter og spindelpakning for å oppnå lekkasjefri tetning. Imidlertid er setedesignet og kroppsstrukturen forskjellig på måter som påvirker ytelsen på lang sikt.

• A kuleventil i messing bruker vanligvis et mykt setedesign med PTFE-innsatser. Dette gir utmerket bobletett avstengning ved lavere trykk og er godt egnet for gasstjenester i boliger der trykket sjelden overstiger 2 PSI ved apparatets tilkoblingspunkt.
• A kuleventil i smidd stål kan bruke enten mykt sete eller metall-til-metall setekonfigurasjoner. Versjoner med metallseter tåler ekstreme temperaturer og slitende medier, noe som gjør dem ideelle for gassrørledninger av transmisjonskvalitet der trykket regelmessig overstiger 500 PSI.
• Begge ventiltyper, når de er riktig valgt og installert, kan møtes API 6D eller API 608 lekkasjestandarder, som krever null detekterbar lekkasje i avstengningstesting.

Det er verdt å merke seg at i gassvarmesystemer - i likhet med hvordan man kan spørre om kjeler har filtre for å beskytte interne komponenter - drar begge ventiltypene nytte av oppstrøms siler eller filtre for å forhindre at rusk skader kulen eller seteoverflaten, og bevarer avstengningsintegriteten over tid.

Regulatorisk samsvar og sertifiseringskrav

Overholdelse av gasssikkerhetsstandarder er avgjørende når du velger en stengeventil. I Nord-Amerika skal gassventiler oppfylle standarder som f.eks ANSI Z21.15 / CSA 9.1 for manuelt betjente gassventiler, eller UL 842 for ventiler som brukes i drivstoffhåndteringsapplikasjoner. I Europa, EN 331 styrer manuelle isolasjonsventiler for gassinstallasjoner i bygninger.

Messing kuleventiler er bredt sertifisert under disse bolig- og lette kommersielle standardene, og mange har godkjenninger fra organisasjoner som f.eks. American Gas Association (AGA) . De er standardventilen spesifisert av gassverk for målersett og servicelinjetilkoblinger i boligapplikasjoner over hele USA og Europa.

Kuleventiler i smidde stål er sertifisert i henhold til industrielle standarder, inkludert API 6D, ASME B16.34 , og relevante trykkbeholderkoder. Disse sertifiseringene er obligatoriske for høytrykksgassoverføringssystemer, kompressorstasjoner og prosessanlegg. Å bruke en smidd stålventil i et boligområde er teknisk overspesifisert og tilfører unødvendige kostnader uten meningsfulle sikkerhetsfordeler.

Installasjon, vedlikehold og totale eierkostnader

Sett fra et installasjonsperspektiv er kuleventilen i messing betydelig enklere å håndtere. En standard 1/2-tommers kuleventil i messing veier ca. 0,2 kg og kan installeres av en autorisert rørlegger eller gassmontør på minutter ved hjelp av gjengede NPT-forbindelser. Det kreves ikke noe spesielt løfteutstyr eller rørforberedelse utover gjengerensing.

En kuleventil i smidd stål av tilsvarende størrelse veier omtrent 0,5 til 1,2 kg , og større industrielle størrelser (2 tommer og over) kan kreve flensforbindelser, presisjonsjustering og momentkontrollert bolting. Installasjonen er mer arbeidskrevende og krever teknikere som er kjent med industrielle ventilstandarder.

Kostnadssammenligning etter ventilstørrelse

Vedlikeholdskravene for begge typer er minimale under normale gassdriftsforhold, da kuleventiler er konstruert for drift med lite vedlikehold. Men hvis et sete eller stammeforsegling svikter, a tredelt kuleventil i messing tillater in-line demontering uten å fjerne ventilen fra rørledningen - en praktisk fordel i trange boliginstallasjoner. Smidde stålventiler i flensede konfigurasjoner støtter også in-line reparasjon, men krever mer arbeidskraft.

Når skal du velge en kuleventil i messing kontra en kuleventil i smidd stål

Den selection decision ultimately depends on the specific gas line application. The following guidelines summarize recommended use cases:

Velg en kuleventil i messing når:

• Den gas line operates at lavt til middels trykk (under 150 PSI)
• Den application is residential or light commercial (homes, restaurants, small boiler rooms)
• Den installation is indoors and not exposed to extreme temperatures
• Kostnadseffektivitet og enkel installasjon er prioritert
• Den valve needs to meet AGA- eller CSA-gassertifiseringer for boliger

Velg en kuleventil i smidd stål når:

• Den system operates at høyt trykk (over 300 PSI) eller i en gassoverføringsrørledning
• Den installation is in an industrial plant, compressor station, or offshore environment
• Den valve must withstand elevated temperatures above 120°C
• Den application requires compliance with API 6D eller ASME B16.34 standarder
• Langsiktig mekanisk styrke under syklisk belastning er avgjørende

For avstengning av naturgass for boliger og lett kommersielle , er messingkuleventilen det overlegne valget når det gjelder kostnader, enkel installasjon, korrosjonsmotstand under normale innendørsforhold og samsvar med gjeldende gasssikkerhetsstandarder. Den leverer pålitelig avstengning i kvart sving ved de trykknivåene disse systemene faktisk opererer under.

For industrielle, høytrykks- eller høytemperatur-naturgassapplikasjoner , den smidde stålkuleventilen er uovertruffen i strukturell styrke, trykktoleranse og langsiktig pålitelighet. Å investere i en smidd stålventil i disse miljøene er ikke en luksus – det er en sikkerhetsmessig nødvendighet.

Å velge feil ventiltype – enten underspesifisering med messing i en høytrykks industrilinje eller overspesifisering med smidd stål i en enkel hjemmegassmåler – fører til enten sikkerhetsrisiko eller unødvendige kostnader. Tilpass ventilspesifikasjonen til de faktiske systemkravene, og begge typer vil fungere trygt og pålitelig for 20 år eller mer under normale driftsforhold.
