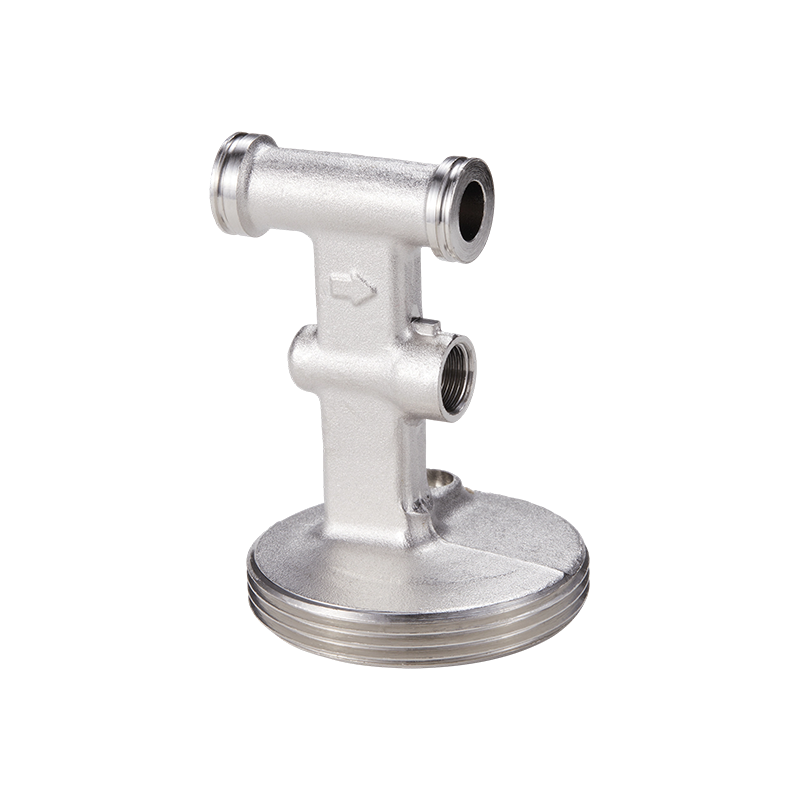

Uregelmessig formede rørfittings Produsenter

I moderne industrielle og sivile væsketransmisjonssystemer utgjør standardiserte tees, kryss, konvensjonelle albuer og reduksjonsrør ryggraden i rørnettverk. Men med de økende begrensningene til arkitektoniske rom, den økende kompleksiteten til industrielle oppsett og fremveksten av spesifikke væskedynamikkkrav, kommer standardbeslag ofte til kort når de håndterer intrikate romlige klaringer, flerveis presisjonsflytfordeling eller uensartede tverrsnittsoverganger. I disse scenariene, Uregelmessig formede rørfittings tjene som de kritiske komponentene for å løse tekniske flaskehalser i komplekse røroppsett.

Kjernedefinisjon og geometrisk kompleksitet

Uregelmessig formede rørfittings referer til ikke-standardiserte rørforbindelseskomponenter designet med unike geometriske strukturer eller komplekse interne strømningskanaler. I stedet for å være begrenset til tradisjonelle symmetriske eller rettvinklede konfigurasjoner, er de spesialutviklet for å tilfredsstille spesifikke romlige begrensninger, krav til væskeruting eller multi-medium blandingskrav.

Basert på deres geometriske egenskaper og strukturelle funksjoner, mainstream kategorier av Uregelmessig formede rørfittings i markedet kan klassifiseres som følger:

Ikke-standard vinkelalbuer: I motsetning til vanlige 45-graders eller 90-graders albuer, har disse beslagene tilpassede dreievinkler som 30 grader, 60 grader, 135 grader eller til og med presise desimalvinkler. De brukes til å oppnå nøyaktig ruteklaring innenfor trange rom.

Asymmetriske og sammensatte flerportsfittings: Disse grenutløpene har varierende diametre, utløpsvinkler eller tredimensjonale romlige orienteringer. De brukes til å fordele væske ujevnt fra en hovedledning til forskjellige undersystemer.

Eksentriske reduksjonsmidler og uregelmessige overganger: Disse komponentene bygger ikke bare bro over gapet mellom forskjellige rørdiametre, men endrer også den aksiale posisjonen til fluidet under overgangen. De brukes ofte ved pumpesugeender der væskeansamlinger må unngås eller hvor systemer er svært følsomme for kavitasjon.

Tilpassede manifolder og integrerte væskeblokker: Ved å integrere flere ventilgrensesnitt, distribusjonskanaler og sensormonteringsporter i en enkelt uregelmessig metallblokk, minimerer disse komponentene sveiser og eksterne tilkoblingspunkter.

Ytelsesparametere og standardiseringssammenligning

Siden Uregelmessig formede rørfittings er ofte utplassert i svært krevende eller plassbegrensede miljøer, deres tekniske indikatorer og mekaniske ytelse skiller seg betydelig fra vanlige standardbeslag. Tabellen nedenfor skisserer den kjernetekniske parametersammenlikningen mellom tilpassede Uregelmessig formede rørfittings og tradisjonelle standardbeslag:

Den moderne industriens tillit til rørkoblinger med uregelmessig form

I jakten på høy integrasjon og sikkerhet innen væskekontrollfelt, Ningbo Yunhua Valve Co., Ltd. utnytter sin dype tekniske ekspertise og ivrige markedsinnsikt for å engasjere seg dypt i optimalisering og produksjon av ulike væskesystemkomponenter. Som en innovativ bedrift som spesialiserer seg på forskning, utvikling, produksjon, salg og service av gass- og væskeventiler, vannforsyningsventiler og maskinvaretilbehør, Ningbo Yunhua Valve Co., Ltd. forstår grundig at enkle standarddeler ikke lenger kan oppfylle intrikate tekniske krav.

Moderne industri er sterkt avhengig av Uregelmessig formede rørfittings på grunn av tre kjernefaktorer:

Eliminere sikkerhetsrisikoer: Skjøting og kraftsveising av flere standardkomponenter for å skape spesifikke vinkler resulterer i et stort antall sveiser. Hver enkelt sveis representerer et potensielt lekkasjepunkt og et sted for spenningskonsentrasjon. I kontrast i ett stykke støpt Uregelmessig formede rørfittings redusere sveiseantallet betraktelig, og øker derved den generelle tetningspåliteligheten og trykkklassifiseringen til systemet.

Optimalisering av væskeeffektivitet: Vilkårlig sammensatte rør skaper lett kraftig turbulens og døde ben internt, noe som forårsaker økt væskemotstand, høyere energiforbruk og til og med middels forringelse. Vitenskapelig utformet Uregelmessig formede rørfittings har strømlinjeformede interne kanaler som effektivt minimerer trykkfall.

Maksimere plassutnyttelsen: Inne i moderne fabrikker, automatiserte samlebånd og kompakt utstyr måles ofte plassen ned til millimeteren. Ningbo Yunhua Valve Co., Ltd. driver en 20.000 kvadratmeter produksjonsanlegg utstyrt med et helautomatisert presisjonsmaskinverksted. Dens avanserte nasjonale og internasjonale CNC-maskinverktøy sammen med profesjonelt automatisert inspeksjonsutstyr sikrer at disse geometrisk komplekse og svært krevende Uregelmessig formede rørfittings matche strenge romlige oppsett med absolutt presisjon.

Fra grunnleggende vannforsyningsnettverk til sofistikerte væskekontrollapparater, Uregelmessig formede rørfittings tjene som en kritisk hjørnestein for å sikre effektiv og sikker drift av væskenettverk gjennom deres uerstattelige geometriske tilpasningsevne.

Høy kvalitet Uregelmessig formede rørfittings avhenger ikke bare av presis geometrisk design, men også på den tette integreringen av avanserte produksjonsprosesser og materialvitenskap. Fordi uregelmessige strukturer er utsatt for ujevne spenningsfordelinger når de utsettes for væsketrykk, er valg av riktig formingsteknologi og høyspesifikasjonsmaterialer avgjørende for sikker drift av væskesystemet.

Kjerneproduksjonsteknologi sammenlignende analyse

For å møte de distinkte kravene til trykkkapasitet og presisjon på tvers av ulike industrielle og sivile miljøer, skal behandlingen av Uregelmessig formede rørfittings spenner fra tradisjonell smiing til moderne additiv produksjon. Nedenfor er en grundig sammenligning av de fire vanligste produksjonsteknologiene som brukes til å produsere disse uregelmessige komponentene:

Vanlig sammenligning av materialer og mekanisk ytelse

Ulike væskemedier (som gass, rent vann og svært korrosive kjemikalier) stiller fundamentalt forskjellige krav til strekkfasthet, korrosjonsbestandighet og temperaturtoleranse til Uregelmessig formede rørfittings . I praktiske anvendelser er følgende fire klasser av materialer mest utbredt:

Rustfritt stål (f.eks. 304, 316L): Tilbyr utmerket korrosjonsbestandighet og hygienestandarder med en glatt overflate som motstår avleiring. Det er mye brukt i farmasøytiske, mat- og avanserte vannrensesystemer.

Messing og kobberlegeringer: Lett å maskinere med utmerket gasstetthet og naturlige antimikrobielle egenskaper, noe som gjør dem til kjernematerialene for gasssystemer og sivile vannforsyningsventiler.

Karbon og legert stål: Har høy strekkfasthet sammen med høy temperatur- og trykkmotstand, vanligvis brukt for høytrykks væsketransport i spesialisert tungindustri.

Engineering Plastics (f.eks. PVDF, PTFE): Har absolutt kjemisk treghet mot sterke syrer og alkalier; Selv om deres mekaniske styrke er lavere enn metaller, forblir de uerstattelige i svært korrosive miljøer.

For å demonstrere materialadferd i uregelmessige strukturer tydeligere, sammenligner tabellen nedenfor de fysiske og mekaniske parametrene til typiske materialer:

Prosesssikring i moderniserte verksteder

Manufacturing Uregelmessig formede rørfittings med høy mekanisk stabilitet krever ikke bare vitenskapelig materialformulering, men også en kraftig digital produksjonsplattform. Ningbo Yunhua Valve Co., Ltd. viser sterke produksjonsevner på denne arenaen. Som en innovativ bedrift som har brukt over et tiår dypt innen gass- og væskeventiler, vannforsyningsventiler og maskinvaretilbehør, har selskapet infundert høypresisjonsproduksjon i hvert eneste produksjonstrinn.

Ningbo Yunhua Valve Co., Ltd. driver en modernized production base spanning 20.000 kvadratmeters og har etablert høyt spesialiserte, helautomatiserte verksteder for presisjonsmaskinering, samlebånd og testanlegg. Verkstedet rommer avanserte nasjonale og internasjonale CNC-maskiner sammen med profesjonelt automatisert monterings- og testutstyr. Følgelig, ved behandling av geometrisk kompleks Uregelmessig formede rørfittings , er selskapet avhengig av avanserte femaksede og dreiefresede komposittmaskineringsentre for å sikre at gjengenøyaktighet, tetningsflateplanhet og kanalsenteravstander oppfyller strenge tekniske beregninger.

Drevet av effektiv drift av sine helautomatiske verksteder, Ningbo Yunhua Valve Co., Ltd. har oppnådd en årlig produksjonskapasitet på 2 millioner sett av ventiler og 10 millioner sett av maskinvaretilbehør. Denne skalaen av presisjonsproduksjonskapasitet gjør at selskapet kan håndtere komplekse, utfordrende og tilpassede Uregelmessig formede rørfittings samtidig som raske leveringsplaner og stive kvalitetskontrollsløyfer opprettholdes.

På grunn av deres unike geometriske tilpasningsevne og utmerkede væskekontrollegenskaper, Uregelmessig formede rørfittings har overskredet begrensningene til tradisjonelle standardkomponenter. De brukes mye på tvers av ulike sektorer som krever streng plassoptimalisering, væskeeffektivitet og sikkerhetsmarginer. Fra komplekse industrielle apparater til hverdagslige sivile boligoppsett, sikrer disse spesialiserte kontaktene den høyeffektive driften av komplekse væskenettverk.

Dybdeanalyse av fire kjerneapplikasjonsscenarier

Drivstoffgass og spesialiserte gassoverføringssystemer: Under transport av brennbare eller høyrente gasser er lekkasjetetthet den primære metrikken for å vurdere systemsikkerheten. Når du konfronterer komplekse vegghjørner eller utstyrsinntaksender, krever tradisjonelle rettvinklede lenker eller standard T-stykker ofte å kombinere flere skjøter, noe som iboende øker lekkasjefare. Tilpasset Uregelmessig formede rørfittings tillate integrerte flerkanalsoverganger, redusere væskedøde soner og effektivt forhindre lokalisert gassakkumulering eller brå trykktopper inne i uregelmessige hulrom.

Urbane og sivile moderne vannforsyningsnettverk: Inne i trange rom som underjordiske rørgallerier, pumperom og smarte vannmålere, er plassen på en premie. For å oppnå nøyaktig vannfordeling og resirkulering over flere ruter innenfor et tett rutenett, må ingeniører utplassere Uregelmessig formede rørfittings med ikke-standard vinkler eller gradvise endringer i rørdiameter. Dette omgår ikke bare intrikate strukturelle bygningsbjelker og søyler, men minimerer også vannhammereffekten under strømningsoverganger.

Moderne produksjonslinjer og væskekontrollutstyr: Innenfor automatiserte produksjonslinjer for presisjonsmaskineri, bilproduksjon og hydrauliske kontroller, må hydraulikkolje eller kjølevæsker passere gjennom tette interne maskinhull. Implementering Uregelmessig formede rørfittings med tredimensjonale uregelmessige baner (som flerports manifoldvæskeblokker) gjør det mulig for sensormonteringshull, trykkovervåkingspunkter og væskebaner å integreres sømløst, noe som gir betydelig strømlinjeforming av intern utstyrsrør.

Avanserte HVAC- og rørleggersystemer for boliger: Moderne bomiljøer stiller strenge krav til estetikk og plasseffektivitet. I skjulte dusjsystemer bak vegger eller gulvvarmemanifolder kan ikke standard armaturer tilfredsstille behovet for innfelt veggmontering eller tverrrørsklaring. Med spesialiserte strukturer og raffinerte overflatefinisher, Uregelmessig formede rørfittings løse disse romlige dilemmaene perfekt.

Tekniske indikatorer og ytelsessammenligning på tvers av applikasjoner

Ulike applikasjonsmiljøer bedømmer Uregelmessig formede rørfittings etter helt andre benchmarks. Tabellen nedenfor illustrerer de tekniske parameterne og designspesifikasjonene på tvers av fire typiske scenarier:

Støtter Multi-Field Fluid Control med produksjonsekspertise

I applikasjoner på tvers av bransje der presisjon og sikkerhet byr på to utfordringer, Ningbo Yunhua Valve Co., Ltd. gir et bunnsolid produksjonsgrunnlag bygget på over et tiår med bransjeerfaring. Som en innovativ bedrift dedikert til forskning, utvikling, produksjon og service av gass- og væskeventiler, vannforsyningsventiler og maskinvaretilbehør, Ningbo Yunhua Valve Co., Ltd. forblir i forkant av teknisk innovasjon, og bruker høystandard produksjon til utførelsen av hver ikke-standard del.

Bruker sin 20.000 kvadratmeter spesialisert produksjonsbase, Ningbo Yunhua Valve Co., Ltd. har konstruert en produksjonsrørledning med lukket sløyfe som omfatter helautomatisert presisjonsmaskinering, automatisert montering og flertrinns verifiseringstrinn. De avanserte CNC-maskinverktøyene som er plassert i verkstedet muliggjør svært presis geometrisk dimensjonskontroll for Uregelmessig formede rørfittings på tvers av ulike bransjer. Enten du lager komplekse uregelmessige deler for gasssystemer som krever absolutt lekkasjetetthet eller elastiske rørkomponenter for sivile vannforsyningsnettverk, sørger det avanserte automatiserte testutstyret for at hver enhet stemmer overens med relevante sikkerhets- og tekniske kriterier.

Den betydelige omfattende kapasiteten opprettholdes for tiden av Ningbo Yunhua Valve Co., Ltd. -utgang 2 millioner sett av ventiler og 10 millioner sett av maskinvaretilbehør årlig – beviser effektiviteten og modenheten til sine samlebånd. Dette gjør at selskapet kan reagere smidig på ulike, høypresisjons forespørsler om tilpasning Uregelmessig formede rørfittings kommer fra både drivstoffgass, vannforsyning, mekanisk utstyr og HVAC-sektorene.

Mens uregelmessige geometrier gir Uregelmessig formede rørfittings ekstraordinær romlig tilpasningsevne, de introduserer en rekke tekniske hindringer for væskedynamikkdesign. Når væske krysser uregelmessige kanaler med ikke-standard vinkler, variable tverrsnitt eller flerveis grener, blir dets indre strømningsmønster, trykkfordelinger og spenningen som bæres av rørveggene langt mer intrikate enn de i standard armaturer. Når et rørsystem holder trykk eller møter trykkimpulser og vannslag forårsaket av raske væskeventilåpninger eller -lukkinger, forårsaker de asymmetriske tverrsnittene av uregelmessige strukturer svært ujevn indre spenningsfordeling. Geometriske diskontinuiteter genererer ofte spenningskonsentrasjonsnivåer som er flere ganger større enn de som finnes i rette rør, noe som kan indusere mikrosprekker ved langvarig bruk. Derfor, under konstruksjonsfasen, må lokalisert væskemotstand, trykkfall og strukturell utmattingslevetid beregnes nøyaktig via numerisk simulering og teknisk optimalisering.

Kjernevæskedynamikkutfordringer og tekniske løsninger

Ved optimalisering av utformingen av Uregelmessig formede rørfittings ingeniører må systematisk adressere tre kjernetekniske hindringer:

1. Kontrollere væskemotstand og lokaliserte trykkfall

Når væske beveger seg gjennom uregelmessige albuer eller brå tverrsnittsskift, endres strømningshastighetsretningen og størrelsen drastisk på grunn av treghet. Dette genererer lett alvorlig turbulens og virvelstrømmer inne i rørhulen. Virvler bruker flytende kinetisk energi, noe som resulterer i forhøyede lokaliserte trykkfall og økt utstyrsstrømforbruk. * Løsning: Implementer Computational Fluid Dynamics (CFD)-simuleringer for å bruke strømlinjeformede radiusoverganger (R-vinkeloptimalisering) til de interne kanalene til Uregelmessig formede rørfittings , unngå vinkelrette støt eller skarpe trinnlignende overganger.

2. Håndtere stresskonsentrasjon og tretthetsliv

Når et rørsystem utsettes for trykk eller blir utsatt for plutselige trykkstøt, forårsaker asymmetriske profiler ujevn spenningsbelastning. Geometriske diskontinuiteter skaper høye spenningskonsentrasjonsfaktorer ved brå svinger, noe som fører til tretthetsrisiko under sykliske belastninger. * Løsning: Bruk Finite Element Analysis (FEA) for å verifisere styrken til de uregelmessige profilene, introdusere lokalisert tykkelsesforsterkning i høyspenningssoner eller juster overgangskurvaturer for å spre stress.

3. Sikre tilkoblingssikkerhet for komplekse grensesnitt

Fordi Uregelmessig formede rørfittings viser distinkte tredimensjonale baner, standard enkelttype tilkoblinger klarer noen ganger ikke å balansere installasjonsvennlighet med robust forsegling. Avhengig av driftstrykk og væskekvaliteter, må ingeniører nøye konfigurere flensede, stumpsveisede, muffesveisede eller gjengede forbindelser.

Parametersammenligning av væskeytelse på tvers av strukturelle design

For å illustrere virkningen av kanaloptimalisering på de praktiske driftsparametrene til Uregelmessig formede rørfittings , sammenligner tabellen nedenfor en uoptimalisert brå uregelmessig design med en strømlinjeformet uregelmessig design optimalisert via CFD/FEA:

Produksjonsgrunnfjellet bak streng ingeniørverifisering

Å oversette komplekse væskedynamikkmodeller til fysisk pålitelig maskinvare krever eksepsjonelle produksjonstoleranser og strenge kvalitetskontroller. I denne tekniske utførelsessløyfen, Ningbo Yunhua Valve Co., Ltd. gir pålitelig støtte for komplekse uregelmessige komponenter gjennom sitt robuste presisjonsproduksjonsoppsett.

Som en innovativ bedrift som spesialiserer seg på gass- og væskeventiler, vannforsyningsventiler og maskinvaretilbehør, Ningbo Yunhua Valve Co., Ltd. driver en specialized, fully automated precision processing site encompassing 20.000 kvadratmeters . Står overfor strenge krav til nøyaktighet Uregelmessig formede rørfittings , bruker selskapet sine avanserte nasjonale og internasjonale CNC-maskiner for nøyaktig å replikere komplekse overflater på mikronnivå, variable gjenger og strømlinjeformede indre hulrom avledet fra FEA- og CFD-modeller til fysiske produkter.

Videre er de automatiserte samlebåndene og omfattende inspeksjonsverksteder etablert av Ningbo Yunhua Valve Co., Ltd. kjøre strenge vanntrykks-, gasstetthets- og pulsmotstandstester på hver batch med uregelmessige beslag. Dette sikrer at selv når de står overfor komplekse væskedynamikkutfordringer, tilfredsstiller produktene konsekvent tekniske kvalitetsmålinger. En årlig produksjonskapasitet på 2 millioner sett av ventiler og 10 millioner sett av maskinvaretilbehør understreker dens prosesskompetanse og storskala kvalitetskontroll.

For å hjelpe brukere bedre å forstå valg, installasjon og langsiktig vedlikehold av Uregelmessig formede rørfittings , gir denne delen dyptgående tekniske forklaringer og profesjonelle svar på vanlige spørsmål og tekniske problemer som oppstår i praktiske applikasjoner.

Spørsmål 1: Hvorfor utvikler noen uregelmessige beslag lokalisert veggfortynning eller lekkasjer i brå hjørner etter langvarig bruk med vann eller gass?

* Forklaring: Dette fenomenet er kjent i fluidmekanikk som erosjon-korrosjon or kavitasjon . Når væske strømmer med høy hastighet gjennom en uoptimalisert Uregelmessig formede rørfittings brå endringer i geometriske tverrsnitt forårsaker at væsken treffer rørveggen direkte. Hvis mediet inneholder mikro-faste partikler, eller hvis høye lokale hastigheter genererer dampbobler på grunn av lokalisert lavt trykk, vil kollapsen av disse boblene frigjøre mikrostråler som gjentatte ganger hamrer rørveggen. Over tid vil denne ujevne belastningen og erosjonen ødelegge det beskyttende metalllaget, noe som til slutt resulterer i lokalisert tynning. * Sammenligning av forebyggende design:

Q2: Hva er de grunnleggende forskjellene under trykk mellom plast (f.eks. PVDF) og metall (f.eks. messing/rustfritt stål) uregelmessig formede rørfittings?

* Forklaring: Metaller og plast har forskjellige krystallstrukturer, noe som fører til distinkt mekanisk oppførsel under belastning innenfor komplekse uregelmessige rammer. Metaller er stive krystallinske strukturer som viser et lineært forhold mellom deformasjon og trykk innenfor deres flytegrense. Derimot viser ingeniørplast krypeegenskaper , som betyr at under kontinuerlig høyt trykk og forhøyede temperaturer, kan uregelmessige plastdeler oppleve permanent mikroplastisk deformasjon over tid, selv om belastningen forblir under den endelige sprengningsgrensen. * Trykkmotstandsparametre (for tilsvarende uregelmessige geometrier):
